知识

​​CIDR 前缀​​	​​子网掩码​​	​​反掩码​​	​​可用主机数​​	​​二进制反掩码计算逻辑​​
​​/26​​	255.255.255.192	0.0.0.63	62	00000000.00000000.00000000.00111111 (后6位为1)
​​/27​​	255.255.255.224	0.0.0.31	30	00000000.00000000.00000000.00011111 (后5位为1)
​​/28​​	255.255.255.240	0.0.0.15	14	00000000.00000000.00000000.00001111 (后4位为1)
​​/29​​	255.255.255.248	0.0.0.7	6	00000000.00000000.00000000.00000111 (后3位为1)
​​/30​​	255.255.255.252	0.0.0.3	2	00000000.00000000.00000000.00000011 (后2位为1)

所需设备

设备	型号
路由器	2911
交换机	2960

实验背景

项目拓扑结构如图所示，作为网络工程师，你需要按照拓扑图完成网络部署。在实施期间，你需要配置交换机上的VLAN、中继、端口安全和SSH远程访问；接下来在路由器上实施VLAN间路由和NAT；最后通过测试端到端的连接来检验实施。

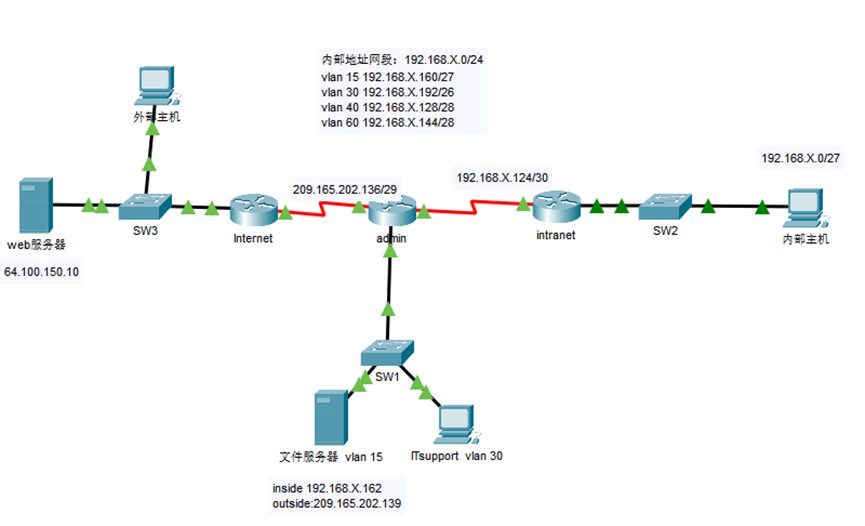

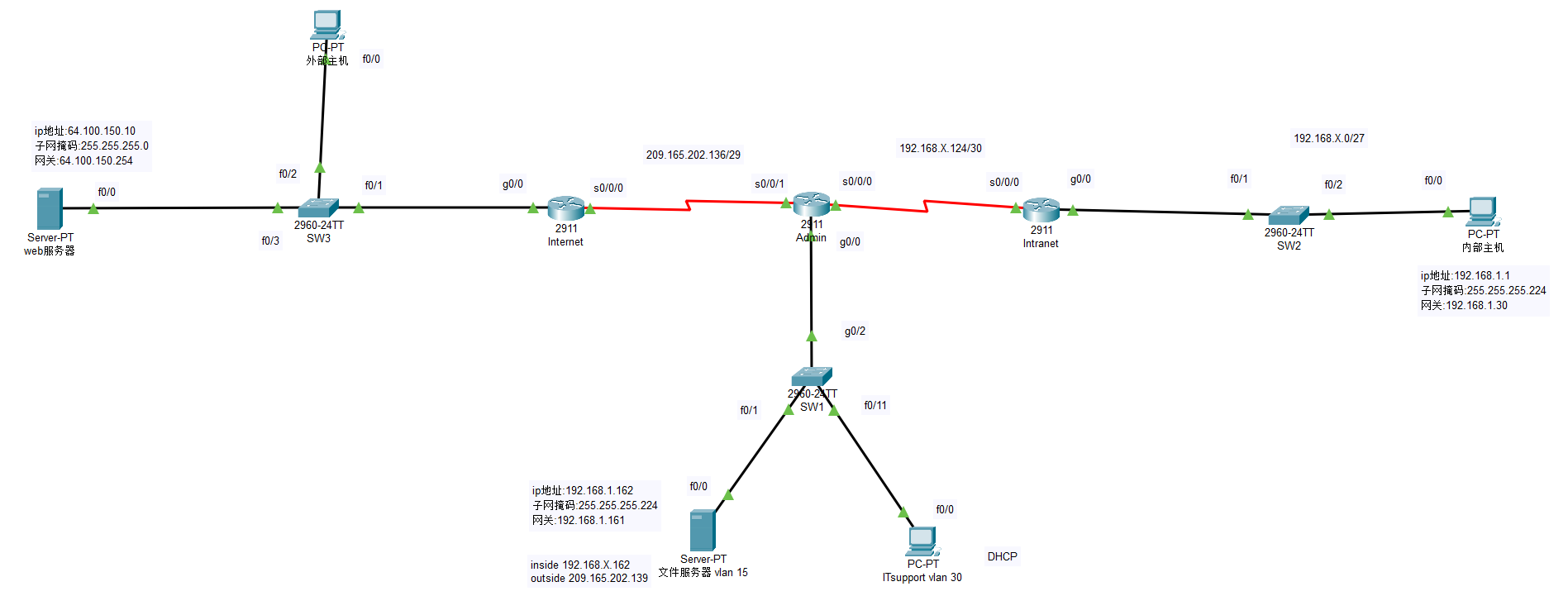

实验拓扑

VLAN和端口分配表

见文档

地址分配表

见文档

实验内容

准备

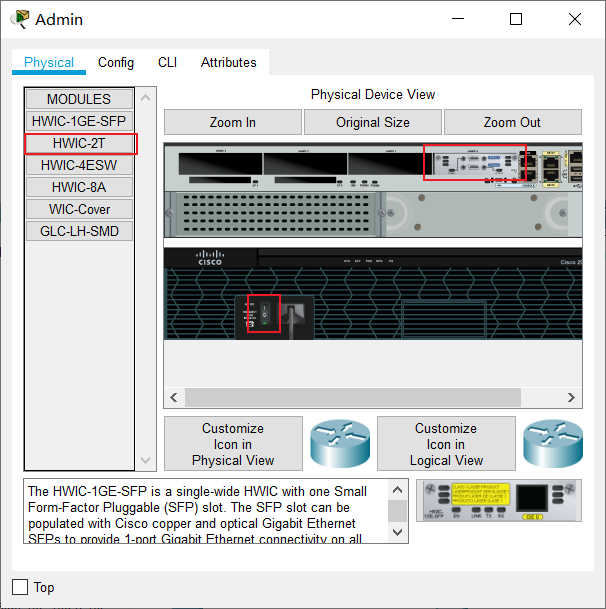

路由器添加一个接口

配置Sw1

配置远程管理访问（包括 IP 编址和 SSH）：

• 域为 cisco.com
• 用户 admin ，密码为 cisco
• 加密密钥长度为 1024
• SSH第2版，限制为2次身份验证尝试和 60 秒的超时时间
• 应加密明文密码。
• 将配置命令及登录结果截图

Switch(config)#hostname SW1
SW1(config)#ip domain-name cisco.com
SW1(config)#username admin secret cisco
SW1(config)#crypto key generate rsa
The name for the keys will be: SW1.cisco.com
Choose the size of the key modulus in the range of 360 to 2048 for your
  General Purpose Keys. Choosing a key modulus greater than 512 may take
  a few minutes.

How many bits in the modulus [512]: 1024  # 这里输入1024
% Generating 1024 bit RSA keys, keys will be non-exportable...[OK]

SW1(config)#ip ssh version 2
SW1(config)#ip ssh time-out 60
SW1(config)#ip ssh authentication-retries 2
SW1(config)#line vty 0 15
SW1(config-line)#transport input ssh
SW1(config-line)#login local
SW1(config-line)#exit
SW1(config)#ex

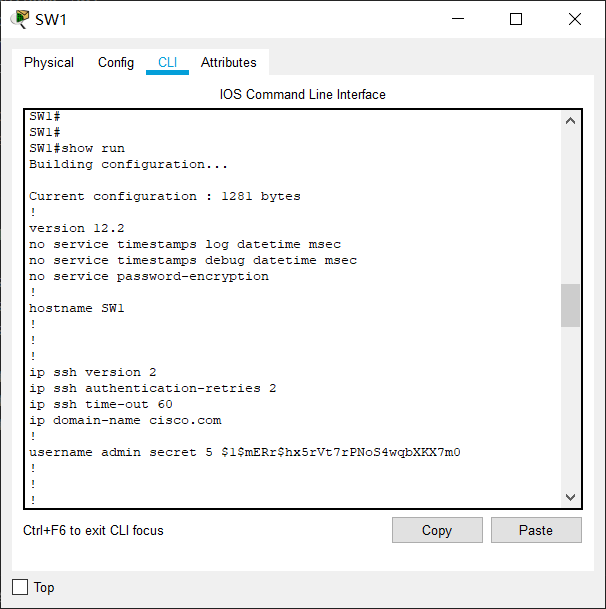

SW1#show run

完成所有配置后，再在Admin登录ssh。

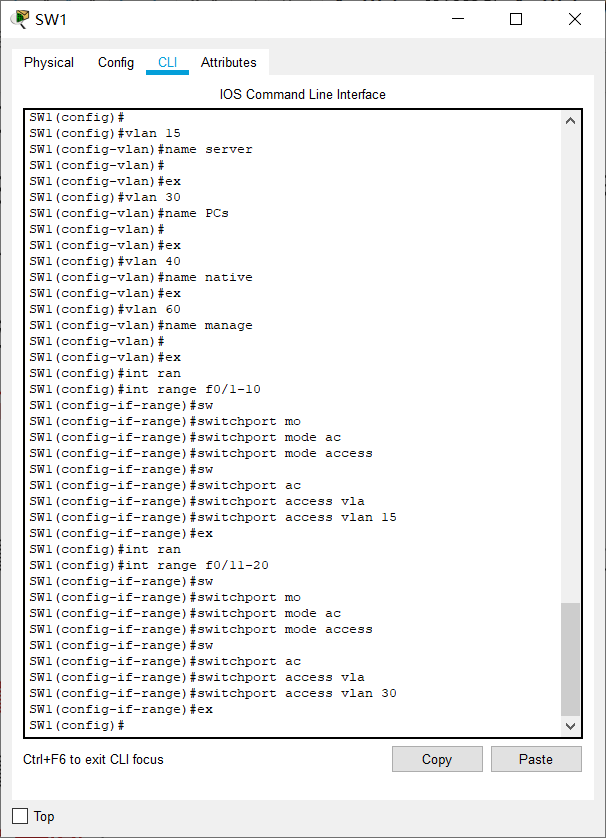

配置、命名和分配 VLAN。端口应手动配置为接入端口。

• 配置截图

# 配置、命名vlan
SW1(config)#vlan 15
SW1(config-vlan)#name server
SW1(config-vlan)#ex
SW1(config)#vlan 30
SW1(config-vlan)#name PCs
SW1(config-vlan)#ex
SW1(config)#vlan 40
SW1(config-vlan)#name native
SW1(config-vlan)#ex
SW1(config)#vlan 60
SW1(config-vlan)#name manage
SW1(config-vlan)#ex
# 分配vlan
SW1(config)#int range f0/1-10
SW1(config-if-range)#switchport mode access
SW1(config-if-range)#switchport access vlan 15
SW1(config-if-range)#ex
SW1(config)#int range f0/11-20
SW1(config-if-range)#switchport mode access
SW1(config-if-range)#switchport access vlan 30
SW1(config-if-range)#ex
SW1(config)#int vlan 60
SW1(config-if)#ip add
SW1(config-if)#ip address 192.168.1.146 255.255.255.240

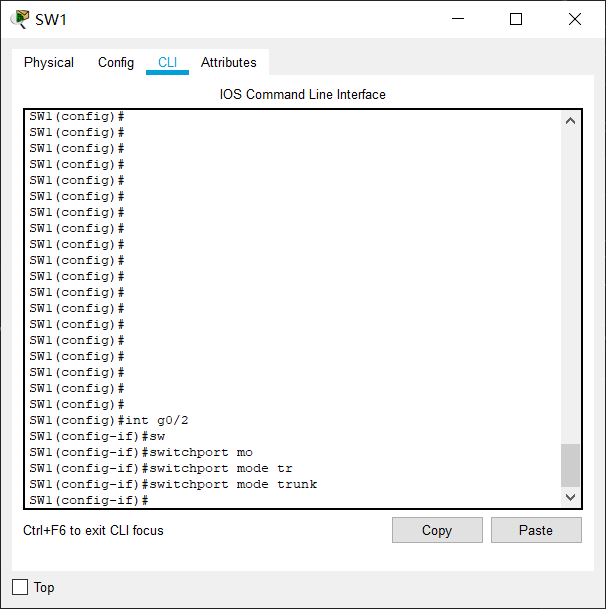

配置中继。

• 配置截图

SW1(config)#int g0/2
SW1(config-if)#switchport mode trunk

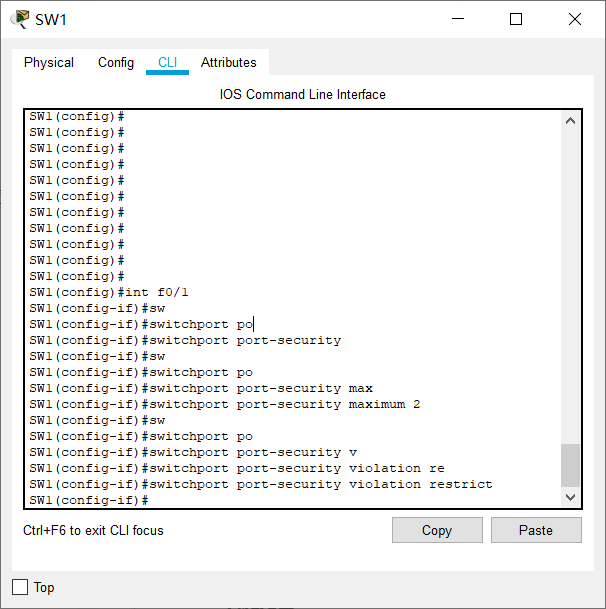

实施端口安全

• 在 Fa0/1 上，当检测到 MAC 地址时，允许 2 个 MAC 地址自动添加到配置文件中。不应禁用端口，但当发生违规时，应捕获 syslog 消息。
• 配置截图

SW1(config)#int f0/1
SW1(config-if)#switchport port-security
SW1(config-if)#switchport port-security maximum 2
SW1(config-if)#switchport port-security violation restrict

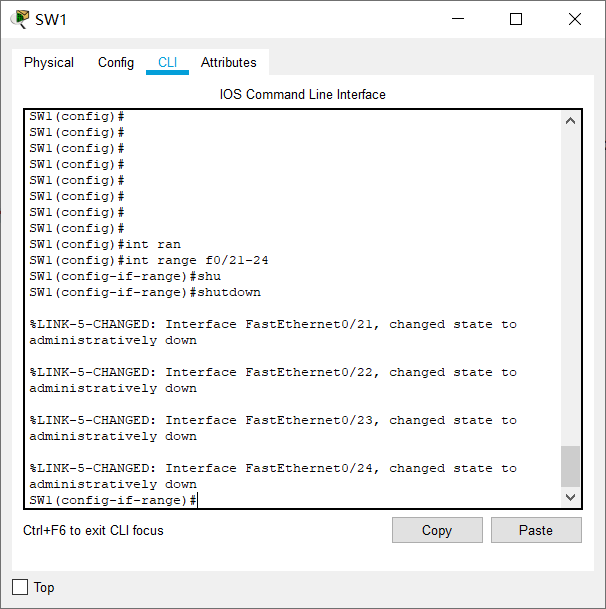

• 禁用其他所有未使用的端口。
• 配置截图

SW1(config)#int range f0/21-24
SW1(config-if-range)#shutdown

配置Admin

配置 VLAN 间路由。

• 配置截图

Router(config)#int g0/0
Router(config-if)#no shutdown
Router(config-if)#ex
Router(config)#int g0/0.15
Router(config-subif)#encapsulation dot1Q 15
Router(config-subif)#ip address 192.168.1.161 255.255.255.224
Router(config-subif)#ex
Router(config)#int g0/0.30
Router(config-subif)#encapsulation dot1Q 30
Router(config-subif)#ip address 192.168.1.193 255.255.255.192
Router(config-subif)#ex
Router(config)#int g0/0.40
Router(config-subif)#encapsulation dot1Q 40
Router(config-subif)#ip address 192.168.1.129 255.255.255.240
Router(config-subif)#ex
Router(config)#int g0/0.60
Router(config-subif)#encapsulation dot1Q 60
Router(config-subif)#ip address 192.168.1.145 255.255.255.240
Router(config-subif)#ex
Router(config)#int s0/0/1
Router(config-if)#ip address 209.165.202.138 255.255.255.240
Router(config-if)#no shutdown
Router(config)#int s0/0/0
Router(config-if)#ip address 192.168.1.125 255.255.255.252
Router(config-if)#no shutdown
Router(config)#ex
Router#show run

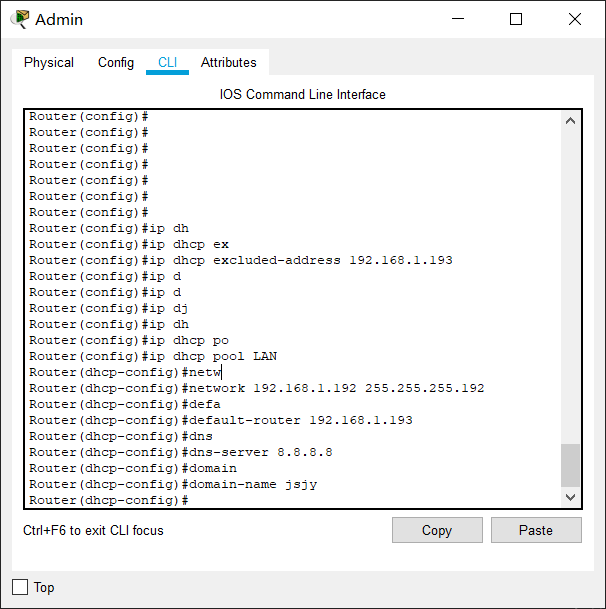

配置 VLAN 30 中的 DHCP 服务。将 LAN 用作区分大小写的池名称。

• 配置截图

Router(config)#ip dhcp excluded-address 192.168.1.193
Router(config)#ip dhcp pool LAN
Router(dhcp-config)#network 192.168.1.192 255.255.255.192
Router(dhcp-config)#default-router 192.168.1.193
Router(dhcp-config)#dns-server 8.8.8.8
Router(dhcp-config)#domain-name jsjy

实施路由：

• 使用 OSPF 进程 ID 1 和路由器 ID 1.1.1.1
• 配置截图

Router(config)#router ospf 1
Router(config-router)#router-id 1.1.1.1
Router(config-router)#network 209.165.202.136 255.255.255.248 area 0
Router(config-router)#network 192.168.1.124 255.255.255.252 area 0
Router(config-router)#network 192.168.1.160 255.255.255.224 area 0
Router(config-router)#network 192.168.1.192 255.255.255.192 area 0
Router(config-router)#network 192.168.1.128 255.255.255.240 area 0
Router(config-router)#network 192.168.1.144 255.255.255.240 area 0

• 禁用不应发送 OSPF 消息的接口。
• 配置截图

Router(config-router)#passive-interface g0/0

• 配置通往互联网的默认路由。
• 配置截图

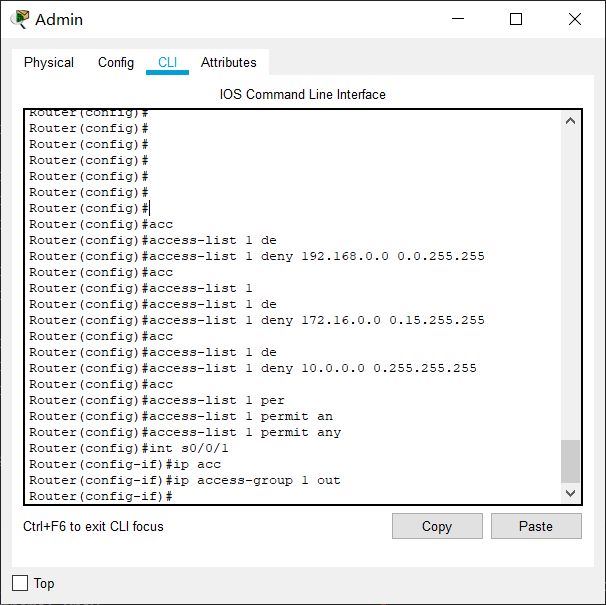

• 配置编号为1的访问控制列表，禁止私有地址访问互联网。
• 配置截图

Router(config)#access-list 1 deny 192.168.0.0 0.0.255.255
Router(config)#access-list 1 deny 172.16.0.0 0.15.255.255
Router(config)#access-list 1 deny 10.0.0.0 0.255.255.255
Router(config)#access-list 1 permit any
Router(config)#int s0/0/1
Router(config-if)#ip access-group 1 out

实施 NAT：

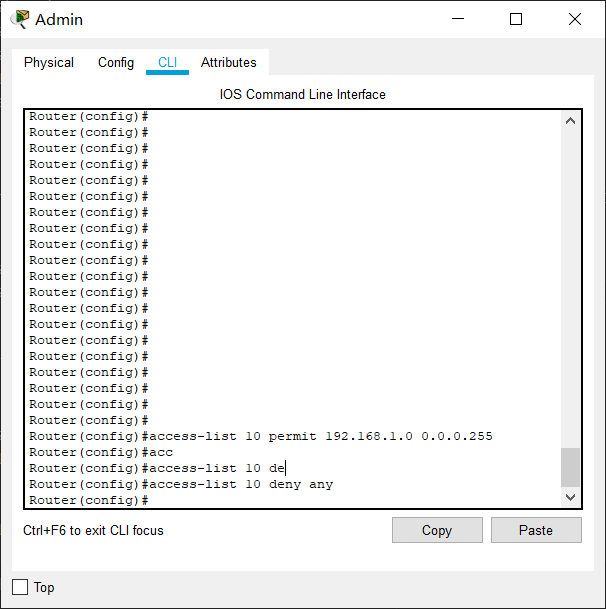

• 配置一个只含一条语句，编号为 10 的标准 ACL。允许所有属于 192.168.X.0/24 地址空间的 IP 地址。
• 配置截图

Router(config)#access-list 10 permit 192.168.1.0 0.0.0.255
Router(config)#access-list 10 deny any

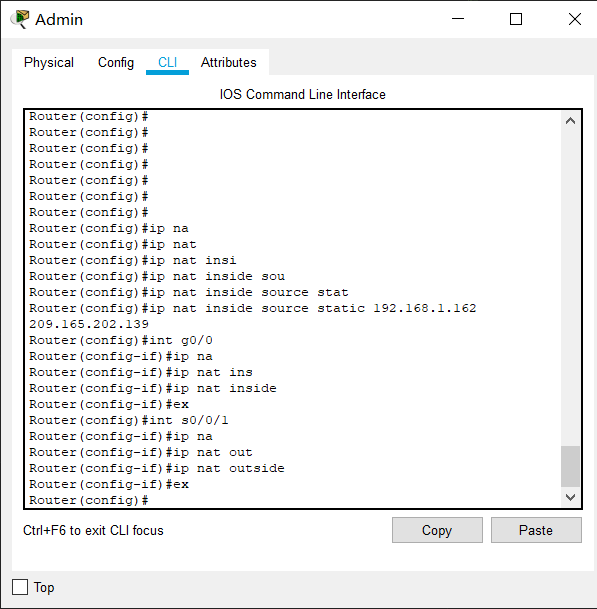

• 为文件服务器配置静态 NAT。
• 配置截图

Router(config)#ip nat inside source static 192.168.1.162 209.165.202.139
Router(config)#int g0/0.15
Router(config-if)#ip nat inside
Router(config-if)#ex
Router(config)#int s0/0/1
Router(config-if)#ip nat outside
Router(config-if)#ex

• 通过 PAT 使用您选择的池名称和这两个公有地址配置动态 NAT：209.165.202.140 and 209.165.202.141
• 配置截图

Router(config)#ip nat pool jsjy 209.165.202.140 209.165.202.141 netmask 255.255.255.248
Router(config)#ip nat inside source list 10 pool jsjy overload
Router(config)#int s0/0/0
Router(config-if)#ip nat inside
Router(config-if)#ex
Router(config)#int g0/0.30
Router(config-subif)#ip nat inside

配置intranet

• 配置截图

Router(config)#int s0/0/0
Router(config-if)#ip address 192.168.1.126 255.255.255.252
Router(config-if)#no shutdown
Router(config-if)#ex
Router(config)#int g0/0
Router(config-if)#ip address 192.168.1.30 255.255.255.224
Router(config-if)#no shutdown
Router(config)#router ospf 1
Router(config-router)#network 192.168.1.124 255.255.255.252 area 0
Router(config-router)#network 192.168.1.0 255.255.255.224 area 0

配置internet

• 配置截图

Router(config)#int s0/0/0
Router(config-if)#ip address 209.165.202.137 255.255.255.240
Router(config-if)#no shutdown
Router(config-if)#ex
Router(config)#int g0/0
Router(config-if)#ip address 64.100.150.254 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#ex
Router(config)#router ospf 1
Router(config-router)#network 64.100.150.0 255.255.255.0 area 0
Router(config-router)#network 209.165.202.136 255.255.255.248 area 0

配置ITsupport

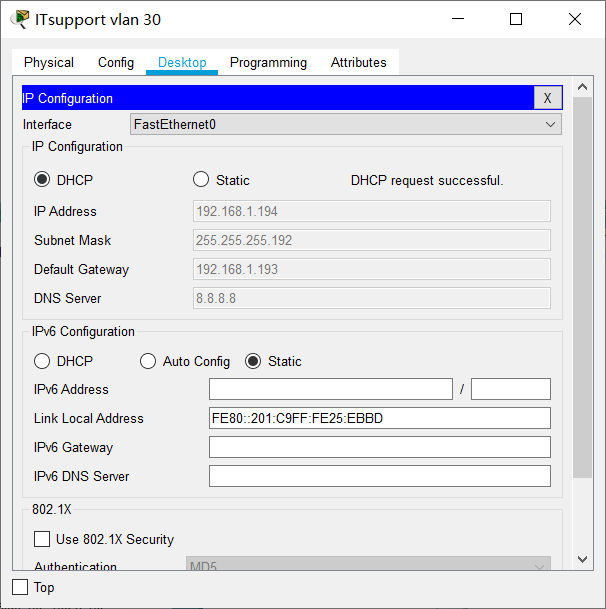

检验 ITsupport 是否已收到来自 Admin 的完整编址信息。

• 截图


验证

所有设备现在应能够对所有其他设备执行 ping 操作。否则，请对配置进行故障排除以隔离和解决问题。测试包括：

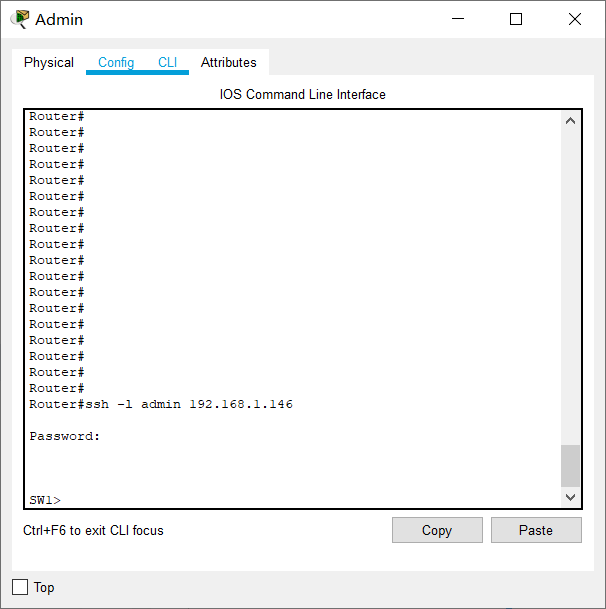

• 从 Admin 使用 SSH 检验对 Admin-Sw 的远程访问。
• 结果截图

Router#ssh -l admin 192.168.1.146

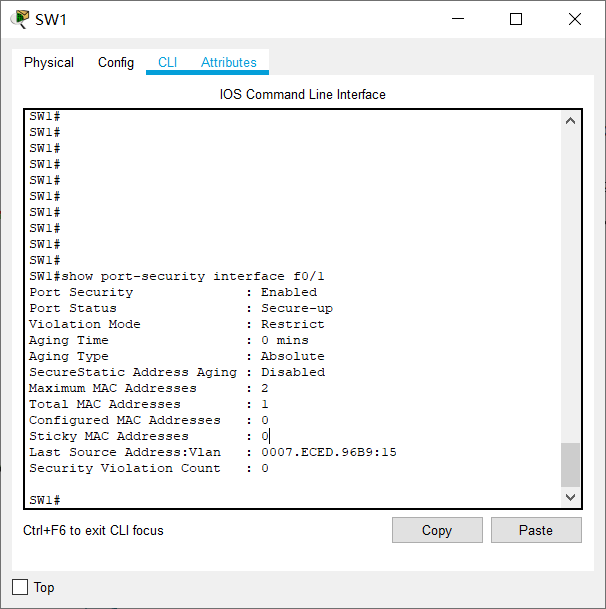

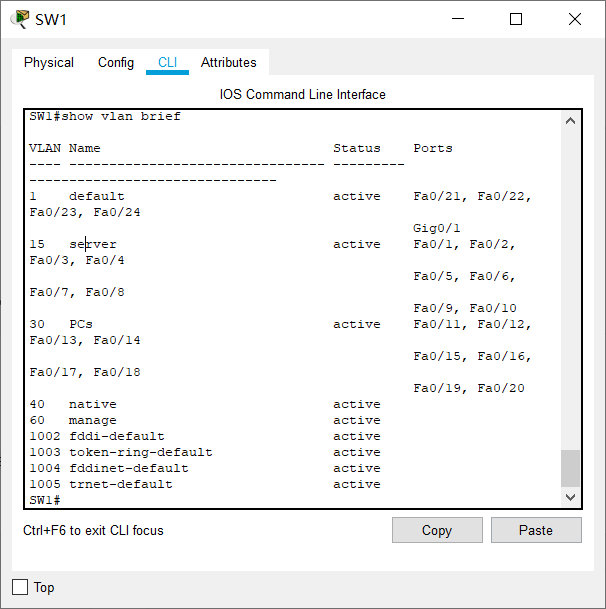

• 检验 VLAN 是否已分配给适当的端口，端口安全是否生效。
• 结果截图

SW1#show vlan brief

SW1#show port-security interface f0/1

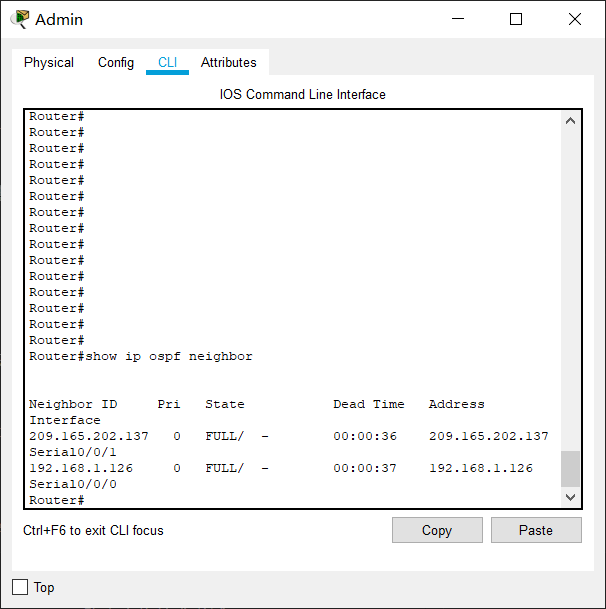

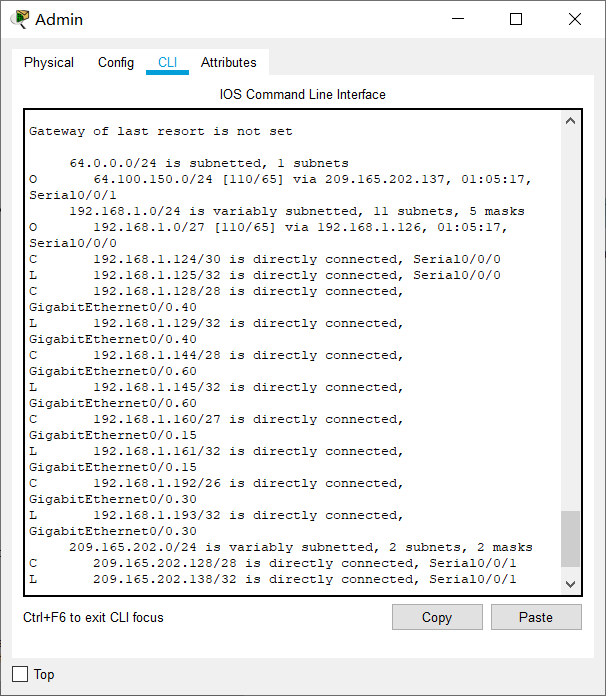

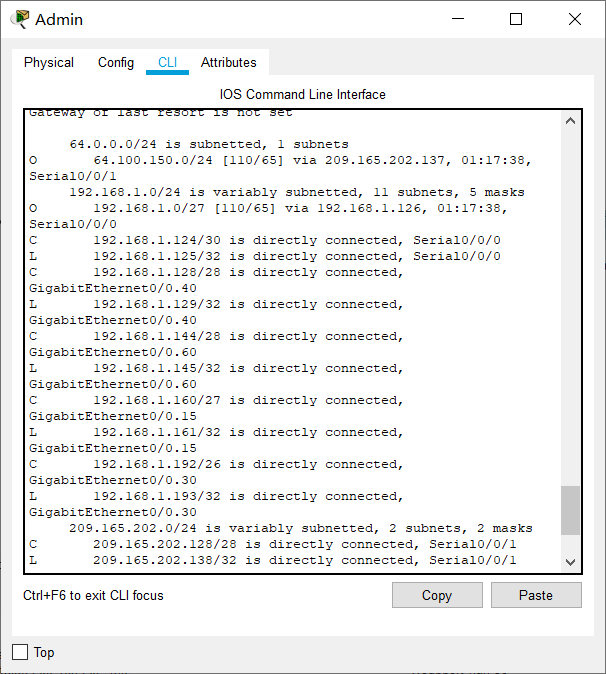

• 检验 OSPF 邻居和完整的路由表。
• 结果截图

Router#show ip ospf neighbor

Router#show ip route

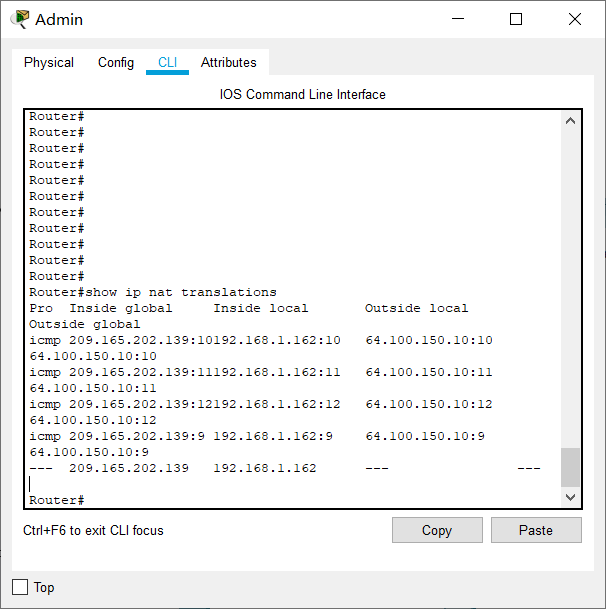

• 检验 NAT 转换和静态路由。
• 结果截图

Router#show ip nat translations

Router#show ip route

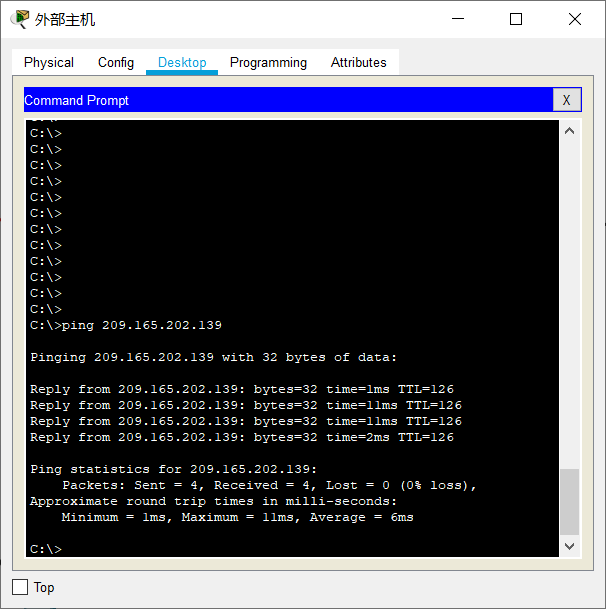

• 外部主机 应该可以通过公有地址访问文件服务器 。
• 结果截图

ping 209.165.202.139

• 内部 PC 应该可以访问 Web 服务器 。
• 结果截图

ping 64.100.150.10
